Leírás
Az érzékelő két változatban kapható: СО2-1 és СО2-2

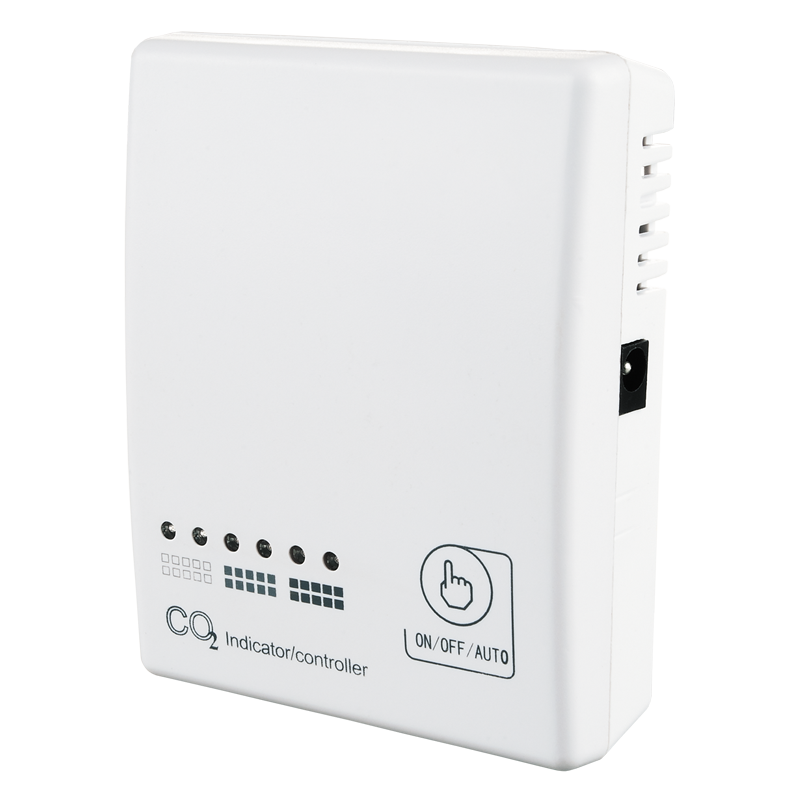

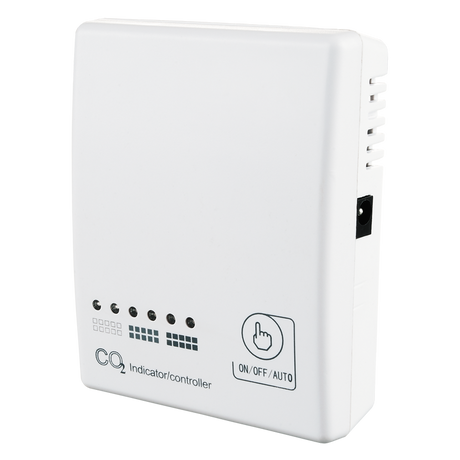

A CO2-1 modellt a CO2-szintet jelző diódák és a működési módok váltására szolgáló gomb jellemzi ( három üzemmód : 1. – mindig be; 2. – mindig kikapcsolt; 3. – a CO2-koncentrációnak megfelelően működik ). A gomb lehetővé teszi a szellőztetés manuális be- és kikapcsolását, ha nincs szükség a CO 2 -koncentrációval kapcsolatos munkára.
A CO2-2 modell nem rendelkezik visszajelzőkkel és be-/kikapcsoló gombokkal. Ezt a modellt akkor használják, ha nem kívánatos be- vagy kikapcsolni a szellőzést a helyiségből, például oktatási és egyéb közintézményekben.
Építkezés:
Az érzékelőnek két külön kimenete van - egy alaphelyzetben nyitott "száraz" érintkező relé és egy 0...10 V analóg kimenet (ez a kimenet átkonfigurálható 2...10 V/0...20 mA/4... .20 mA).
A relé kimenet a szellőztetés be- és kikapcsolására szolgál a CO 2 szinttől függően, az analóg kimenet pedig lehetővé teszi a ventilátor fordulatszámának zökkenőmentes beállítását (ehhez egy EC motorral ellátott ventilátor vagy egy kiegészítő ventilátor fordulatszám szabályozó bemenettel 0...10 V, például RS... TA ) szükséges.
Sima szabályozás mellett a ventilátor fordulatszáma a szén-dioxid koncentrációjával arányosan változik.
A relé és analóg kimenetek jelenléte miatt az érzékelő kompatibilis szinte minden szellőztető rendszerrel.
Az önkalibráló rendszer megbízható működést biztosít a teljes élettartam alatt.
Csatlakozási séma:
Telepítési javaslatok:
Az érzékelő a falra van szerelve (felületi szerelés).
A tápellátást gyengeáramú 24 V-os váltóáramú hálózat biztosítja.
A 220 V-os tápegység csatlakoztatásához egy TRF-220/24-1.6 transzformátort kell vásárolni:
