Leírás
Tervezés
-

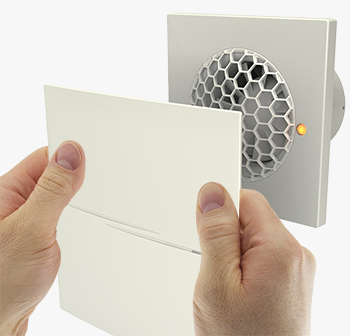

A ház, a járókerék és az elülső panelek kiváló minőségű és tartós UV-álló műanyagból készültek.
-
A speciálisan kialakított járókerék aerodinamikai profilja nagy légkapacitást és alacsony zajszintet biztosít.
-
A kompakt kialakítás lehetővé teszi a falra és mennyezetre történő felszerelést.
-
A rövidített csap szellőzőaknába szereléshez vagy Ø 100 mm-es légcsatornákhoz való csatlakozáshoz.
-
A ventilátor egy speciálisan kialakított visszacsapó szeleppel van felszerelve, amely megakadályozza a visszaáramlást és a hőveszteséget a ventilátor készenléti üzemmódjában.
-
A ventilátor kipufogócsonkja speciálisan kialakított levegő-egyenirányítókkal csökkenti a légturbulenciát, növeli a légnyomást és csökkenti a zajszintet.
-
A magas behatolás elleni védelem biztosítja, hogy a ventilátor ideális megoldás a fürdőszoba szellőztetésére. Az elektronikus alkatrészeket szoros burkolatok védik.
Motor
-
Alacsony energiaigény 7,5 W az új, nagy hatékonyságú motornak köszönhetően.
-
A karbantartást nem igénylő csapágyak 40 000 órás folyamatos működéshez elegendő zsírt tartalmaznak.
-
Speciális rezgéscsillapítókkal ellátott motor a rezgéselnyelés és a csendes működés érdekében.
-
A motor túlmelegedés elleni védelemmel van felszerelve.
Irányitás
Manuális:
-
Kézi vezérlés szobavilágítás kapcsolóval. A kapcsolót nem tartalmazza a szállítási készlet.
-
A ventilátor vezérlése a beépített V húzózsinóros kapcsolóval történik. Mennyezetre szerelés esetén nem alkalmazható.
-
A fordulatszám szabályozása tirisztoros fordulatszám-szabályozón keresztül lehetséges, lásd: Elektromos tartozékok. Több ventilátor is csatlakoztatható ugyanahhoz a vezérlőhöz. A T, TH, VT, VTH módosítású ventilátorokhoz fordulatszám szabályozó nem csatlakoztatható.
Automatikus:
-
A BU-1-60 elektronikus vezérlőegységgel. A vezérlőegységet külön szállítjuk.
-
A T időzítővel (a beépített kifutási időzítő lehetővé teszi a ventilátor működését a ventilátor kikapcsolása után 2-30 percen belül).
-
A páratartalom érzékelővel és a TH időzítővel (ha a helyiség páratartalma 60-90%-on belül meghaladja az érzékelő küszöbértékét a ventilátor automatikusan bekapcsol és addig működik, amíg a páratartalom a normál szintre nem esik, ezután a ventilátor a készleten belül tovább működik időtartamra és leáll).
Rögzítési jellemzők
-
Telepítés közvetlenül a szellőzőaknába.
-
A szellőzőakna távoli elhelyezése esetén rugalmas légcsatornák alkalmazhatók. A légcsatorna összekötése a kipufogókarimával bilinccsel.
-
Falra rögzítés csavarokkal.
-
Alkalmas mennyezeti felszerelésre.
Szerelési példa
Paraméter | Érték | Mértékegység |
∅D | 99 | mm |
B | 200 | mm |
L | 130 | mm |
L1 | 49 | mm |
Paraméterek
Feszültség | 230 V |
Frekvencia | 50,60 Hz |
Energiafelhasználás | 7.5 W |
Levegőkapacitás | 90 m³/h |
Jelenlegi | 0.05 A |
Hangnyomásszint 3m-en | 26 dBA |
Súly | 0.66 kg |
Csap mérete | 100 mm |
Motor típus | 220-240V / 50Hz vagy 220-240V / 60Hz |
Csatorna átmérője | 100 mm |
Tervezés | Tengelyirányú |
IP kód | IP 45 |
Típus | Kipufogó |
Beépítés | Falraszerelés, Mennyezetre szerelés |
