Leírás
A TQD márka a 90-es évek elejétől elsőrangú légtechnikai termék a szellőztető, légtechnika üzletág piacon. Kiváló minőség, nagyfokú szabályozhatóság, jelentős energiamegtakarítás, automatikus áramláskiegyenlítés, többfunkciós színes érintőképernyős szabályzóegység, tartósság, automata Bypass téli-nyári hőcserélő funkció, hibamentes működés és számos kiemelkedő extra tulajdonság jellemzi.
Bivaly erős "Új generációs" hővisszanyerős szellőztető, légtechnika gép

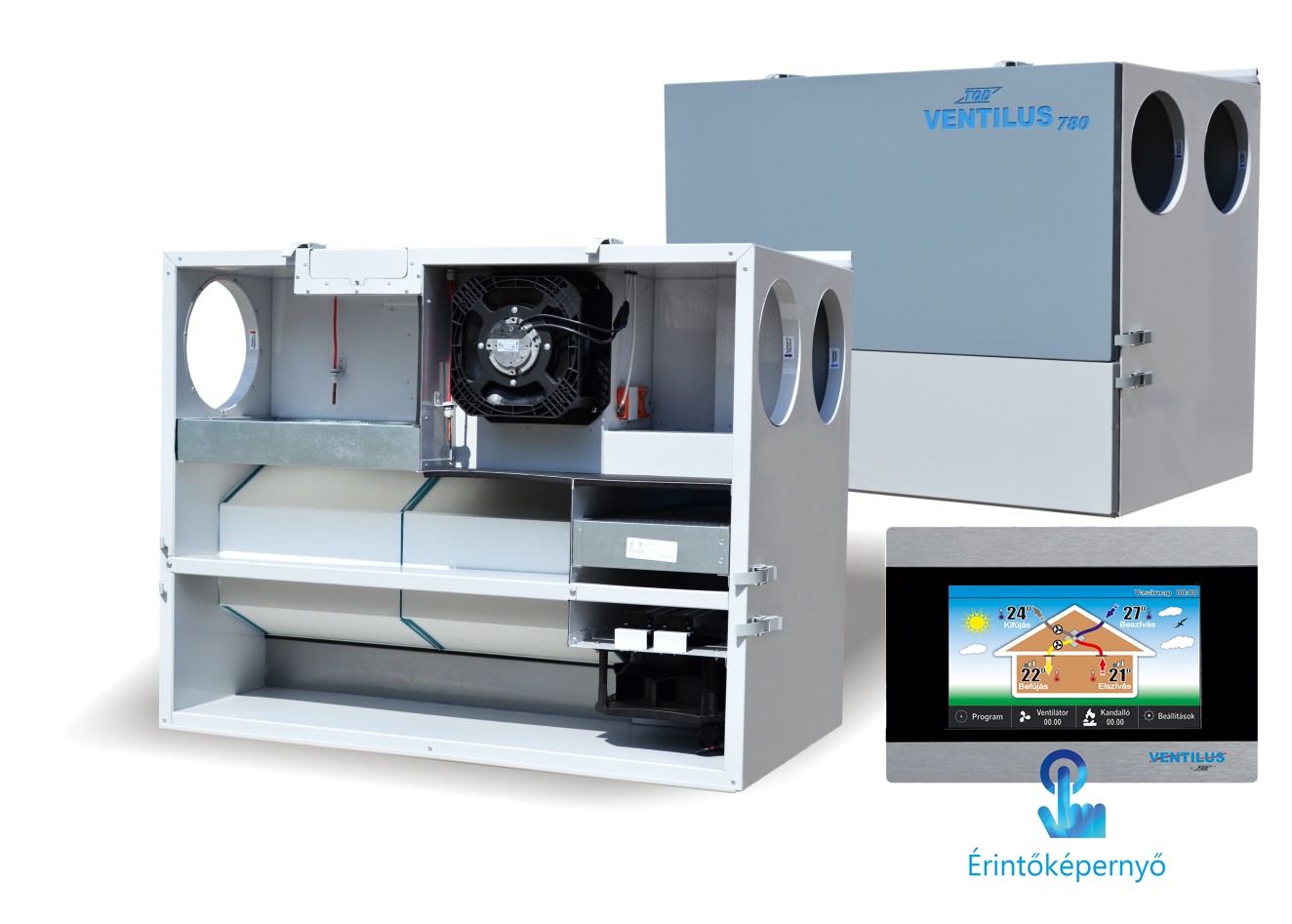

Ventilus 780 SE
- A szellőztető, légtechnika ház szerkezete porszort acéllemezből.
- A készülék 30 mm vastag hő- és hangszigetelésű, a nagyobb hatékonyság érdekében.
- Nagy hatékonyságú polisztirol ellenáramú hőcserélő, megnövelt speciális polisztirol műanyag lemezek, a hő és a páratartalom visszanyerésére, továbbá a szagok és szennyeződések megakadályozására.
- Automatikus téli / nyári Bypass funkció: egy ún. elkerülő ág, amelyen keresztül kikerüli a hővisszanyerő a hőcserélőt és kiegyenlíti a levegő hőmérsékletét.
- Alaptartozék szűrők: 2 db G4 osztályú szűrő (a friss levegő ághoz és az elszívó ághoz), 1 db M5 osztályú szűrő a friss levegő ághoz (típustól függően további opcionálisan választható szűrők).
- Kiegészítő elektromos fűtés vezérlés.
- Automatikus fagyálló rendszer a Belimo szelepmozgató megvédi a hőcserélőt a fagyás ellen.
- EBM-PAPST ventilátorok EC motorral.
- 2000W PTC elektromos előmelegítő.
- Szűrési osztály ISOCOARSE 75% és ePM 10-50%.
- 1-100% teljes teljesítmény beállítás (3 sebességfokozat).
- Lehetséges csatlakoztatni a készüléket riasztókezelő központhoz vagy fürdőszoba kapcsolóhoz, hogy az üzemi állapot I. vagy III. fokozatra váltson.
A vizes helyiségekből elszívott párás levegőt a hővisszanyerős szellőztető, légtechnika rendszer automatikusan szabályozza és optimalizálja az elszívási és befúvási folyamatokat. A vizes helyiségekből a párás, elhasznált levegőt elszívja és a kültér felé kibocsátja. A pára és a nedvesség eltávozik, de az újrahasznosított levegő hőjét visszanyeri a rendszer. A filtereken keresztülhaladó baktériumokat, penészgombákat, polleneket és spórákat megszűrve egészséges, kiváló minőségű levegőt áramoltat a zárt belső légtérbe.
.
Érintőképernyő
|
|
|
.
Az innovatív fejlesztésnek köszönhetően a Ventilus SE szellőztető, légtechnika rendszerek megújult szoftver és a legújabb kijelzővel rendelkeznek a még magasabb minőségi szolgáltatás érdekében!
.
.
|
Entalpiás hőcserélő működésEllenáramú polimer entalpiás hőcserélő nemcsak a hő visszanyerésére képes, hanem a keletkező kondenzvizet a hőcserélő falain keresztül továbbítja – a hővel együtt – a beáramló friss levegőnek. Olyan mintha a hőcserélő elválasztó lemezei itatós papírból lennének, így a víz át tud diffundálni a másik oldalra, ahol a friss levegő beáramlik az épületbe. A speciális felületű hőcserélő lemezek megakadályozzák a szagok és más szennyeződések bejutását a légtérbe.
|
.
A szűrő kiemelkedő szerepe a szellőztető, légtechnika gépbenA hővisszanyerőben két szűrő található. Az egyik szűrő a gépbe érkező külső levegőt szűri meg (a durva por leválasztását), a másik a lakásból érkező elhasznált levegőt szűri át, mielőtt a gépbe érkezne. Ventilus készülék alaptartozéka 2 db G4 szűrő (elszívó és friss levegő ághoz) és 1 db M5 szűrő (friss levegő ághoz). Erősebb szűrő használatához az F9 finomságú szűrőt ajánljuk. A filterek cseréjére a vezérlő rendszer mindig figyelmezteti, mert a szűrők karbantartása és a megfelelő időben való cseréje rendkívül fontos a levegő légállapota miatt. A TQD Ventilus szellőztető, légtechnika rendszerben a szűrők megfelenek az ISO 16890 szabványnak. |
|
..
|
|
Világhírű EBM-PAPST ventilátor EC motorral
|
| Teljesítmény | 20% | 40% | 60% | 80% | 100% |
| Energiafelhasználás 780 SE | 25W | 50W | 106W | 176W | 285W |
| Energiafelhasználás 780 SE HR | 25W | 51W | 103W | 182W | 279W |
..
JAVASOLT KIEGÉSZÍTŐ BERENDEZÉSEK
- Ifeel érzékelő (CO2, páratartalom, hőmérséklet)
- Internet modul, hogy a világ minden részéről irányítani tudja szellőztetőjét
- Érintőképernyős kezelőpanel
- Párásító gép
- Speciális szűrők
- Előfűtő kalorifer
- Geotermikus vezérlő modul (GWC)
- Kültéri hőmérséklet szenzor a GWC megfelelő működéséhez
.
Tipp, ötlet:
✔ A TQD Ventilus szellőztető, légtechnika gépek függőlegesen/vízszinten is elhelyezhetőek, mely a gép típusa szerint eltérő lehet. A hővisszanyerős szellőztető gépek akár a lakótéren kívül a padlástérben vagy a pincébe is rakható. A leghatékonyabb működés elérése érdekében, kérje a kivitelező építész/gépész/szaktanácsadó véleményét.
✔ A szellőztető, légtechnika rendszer G4 szűrői porszívózhatóak és átmoshatóak, de körülbelül fél évente a hatékony működés érdekében, minden esetben a szűrő cserét javasoljuk.
.
*Az alap 3 év garancia mellé, évi egyszeri számlával igazolt karbantartás mellett + 1 év garanciát biztosítunk!
Paraméterek
| Maximális áramlási sebesség (100 Pa mellett) | 857 m3/h |
| Kompresszió (780 m3/h mellett) | 181 Pa |
| Energiafogyasztás | 125-285 W |
| Az előmelegítő teljesítménye | 2000W |
| Hálózati feszültség | 230 V/50 Hz |
| Csőcsatlakozó átmérője | 250 mm |
| Csőcsatlakozás bekötése (falra szerelés módja) | vízszintes |
| Magasság / Szélesség / Mélység | 897/1147/695 mm |
| Súly | 118 kg |
| Ház területe | 280-480 m2 |
| Energiaosztály | A |
| Rendszertípus | ellenáramú hőcserélő |
| Meghajtás | fokozat mentes ventilátor sebességszabályozó rendszer |
| Hővisszanyerés hatékonysága az EU 1254/2014 szerint | 87,7% |
| Ventilátor max. energiafogyasztása | 277 W |
| Hangteljesítmény szint Lwa | 58 dB (A) |
| Hangteljesítmény szint Lwa I. szint (15%) | 43 dB (A) |
| Áramlási sebesség referenciaérték | 0,167 m3/s |
| Nyomáskülönbség referenciaérték | 50 Pa |
| Egység energiafogyasztása | 0,254 [W(m³] |
| Belső levegőszivárgás maximális foka | 1.3% |
| Külső levegőszivárgás maximális foka | 2.7% |
| Információ a szűrők cseréjének szükségességéről | a vezérlőn riasztás formájában |
| Éves villamosenergia-fogyasztás | 2,75 kWh |
| Éves megtakarítás a fűtésben a mérsékelt övezetben | 45,57 kWh |
