Leírás
A TQD márka a 90-es évek elejétől elsőrangú szellőztető, légtechnika termék piacon. Kiváló minőség, nagyfokú szabályozhatóság, jelentős energiamegtakarítás, automatikus áramláskiegyenlítés, többfunkciós modern színes digitális érintőképernyős szabályzóegység, tartósság, automatikus téli-nyári Bypass hőcserélő funkció, hibamentes működés és számos kiemelkedő extra tulajdonság jellemzi.
..

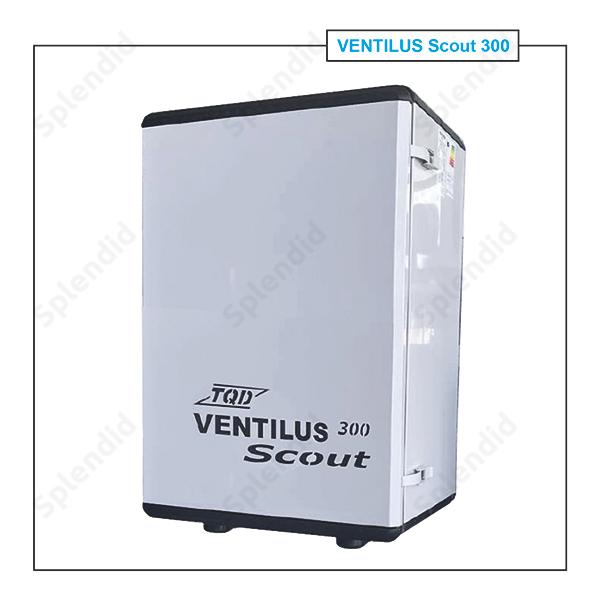

Ventilus 300 Scout hővisszanyerős szellőztető, légtechnika gép
- A szellőztető, légtechnika ház szerkezete porszort acéllemezből.
- A készülék 30 mm vastag hő- és hangszigetelésű, a nagyobb hatékonyság érdekében.
- Beépítési mód: falra/ talajra szerelhető
- Nagy hatékonyságú aluminium ellenáramú hőcserélő. A megnövelt speciális aluminium lemezek, a hő és a páratartalom visszanyerésére, továbbá a szagok és szennyeződések megakadályozására.
- Automatikus téli / nyári Bypass funkció: egy ún. elkerülő ág, amelyen keresztül kikerüli a hővisszanyerő a hőcserélőt és kiegyenlíti a levegő hőmérsékletét.
- Alaptartozék szűrők: 2 db G4 osztályú szűrő (a friss levegő ághoz és az elszívó ághoz), 1 db M5 osztályú szűrő a friss levegő ághoz (típustól függően további opcionálisan választható szűrők).
- Kiegészítő elektromos fűtés vezérlés.
- Automatikus fagyálló rendszer: a Belimo szelepmozgató megvédi a hőcserélőt a fagyás ellen.
- EBM-PAPST ventilátorok EC motorral.
- 500W PTC elektromos előmelegítő.
- Szűrési osztály ISOCOARSE 75% és ePM 10-50%.
- 1-100% teljes teljesítmény beállítás (3 sebességfokozat).
- Lehetséges csatlakoztatni a készüléket riasztókezelő központhoz vagy fürdőszoba kapcsolóhoz, hogy az üzemi állapot I. vagy III. fokozatra váltson.
- CO- és páratartalom-érzékelő csatlakoztatásának lehetősége 2

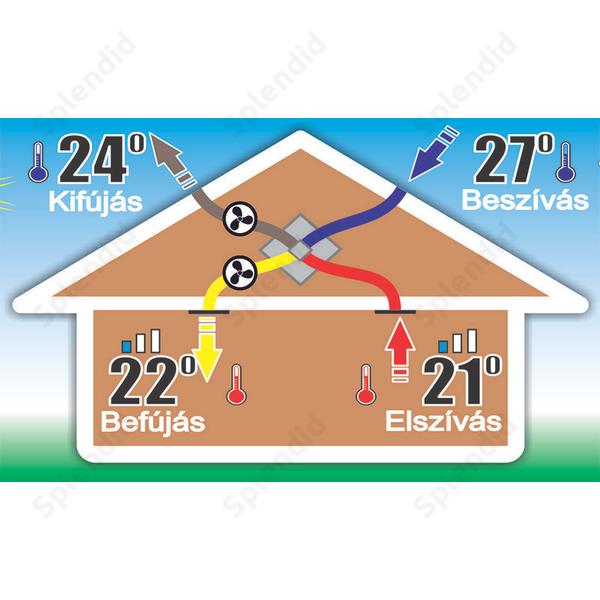

A vizes helyiségekből elszívott párás levegőt a hővisszanyerős szellőztető, légtechnika rendszer automatikusan szabályozza és optimalizálja az elszívási és befúvási folyamatokat. A vizes helyiségekből a párás, elhasznált levegőt elszívja és a kültér felé kibocsátja. A pára és a nedvesség eltávozik, de az újrahasznosított levegő hőjét visszanyeri a rendszer. A filtereken keresztülhaladó baktériumokat, penészgombákat, polleneket és spórákat megszűrve egészséges, kiváló minőségű levegőt áramoltat a zárt belső légtérbe.
.

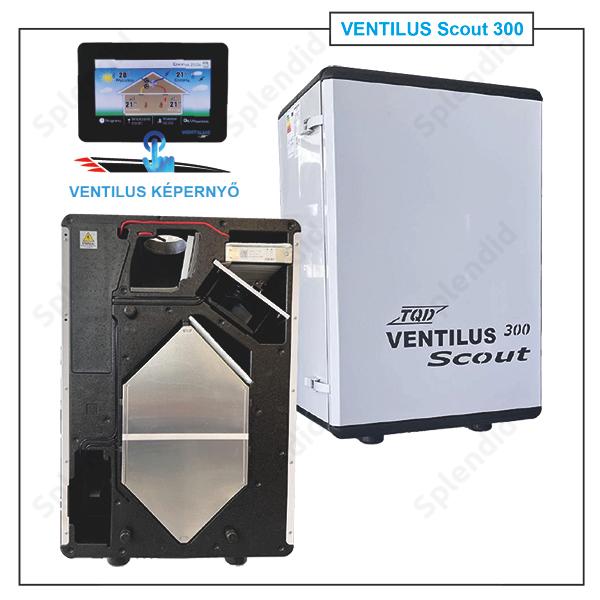

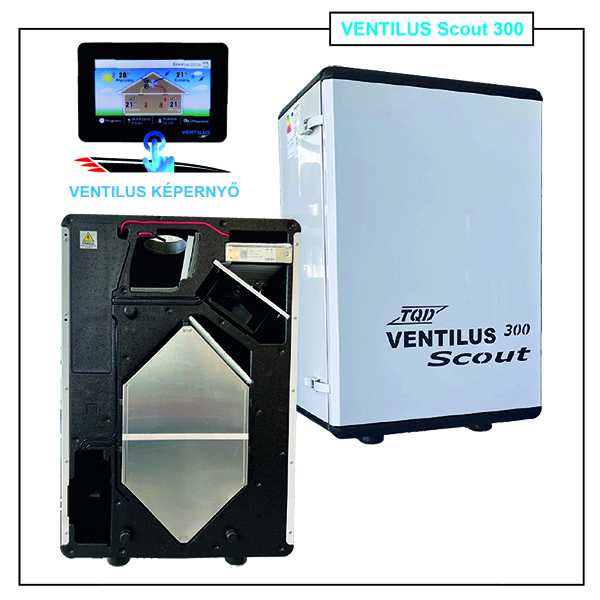

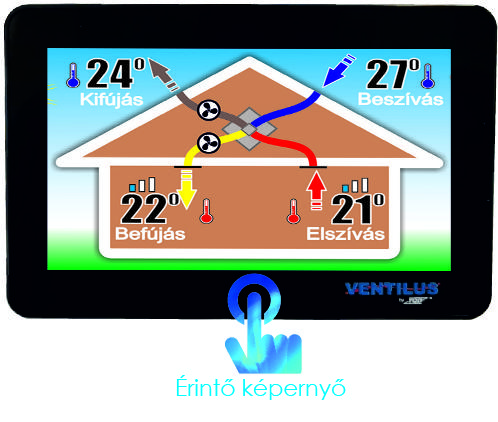

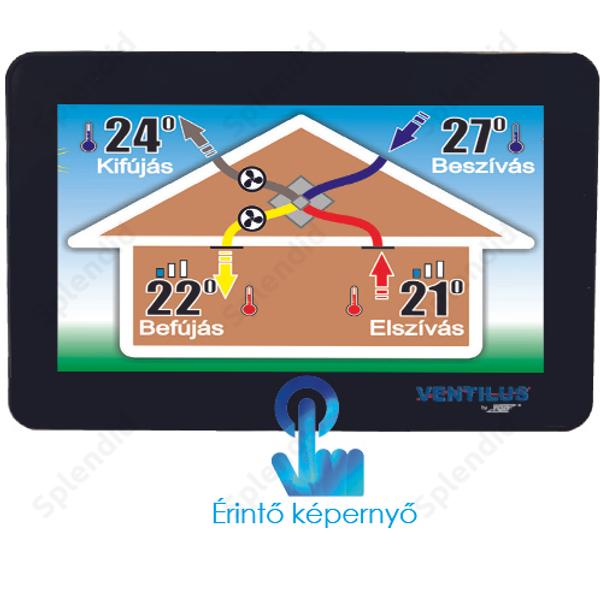

Érintőképernyő
|
|
|
.
Az innovatív fejlesztésnek köszönhetően a Ventilus szellőztető, légtechnika rendszerek megújult szoftver és a legújabb kijelzővel rendelkeznek a még magasabb minőségi szolgáltatás érdekében!
.
..
.
|
Entalpiás hőcserélő működésEllenáramú aluminium entalpiás hőcserélő nemcsak a hő visszanyerésére képes, hanem a keletkező kondenzvizet a hőcserélő falain keresztül továbbítja – a hővel együtt – a beáramló friss levegőnek. Olyan mintha a hőcserélő elválasztó lemezei itatós papírból lennének, így a víz át tud diffundálni a másik oldalra, ahol a friss levegő beáramlik az épületbe. A speciális felületű hőcserélő lemezek megakadályozzák a szagok és más szennyeződések bejutását a légtérbe.
|
.
A szűrő kiemelkedő szerepe a szellőztető, légtechnika gépbenA hővisszanyerőben két szűrő található. Az egyik szűrő a gépbe érkező külső levegőt szűri meg (a durva por leválasztását), a másik a lakásból érkező elhasznált levegőt szűri át, mielőtt a gépbe érkezne. Ventilus gép alaptartozéka 2 db G4 szűrő (elszívó és friss levegő ághoz) és 1 db M5 szűrő (friss levegő ághoz). Erősebb szűrő használatához az F9 finomságú szűrőt ajánljuk. A filterek cseréjére a vezérlő rendszer mindig figyelmezteti, mert a szűrők karbantartása és a megfelelő időben való cseréje rendkívül fontos a levegő légállapota miatt. A Ventilus rendszerben a szűrők megfelenek az ISO 16890 szabványnak. |
|
.
|
|
Világhírű EBM-PAPST ventilátor EC motorral
|
.
A szellőztető, légtechnika gép energiafogyasztása (fűtés nélkül):
| Teljesítmény | 20% | 40% | 60% | 80% | 100% |
| Energiafelhasználás Ventilus 300 Scout | 25-29W | 47-54W | 80-86W | 129-149W | 182-208W |
.
JAVASOLT KIEGÉSZÍTŐ BERENDEZÉSEK
- Ifeel érzékelő (CO2, páratartalom, hőmérséklet)
- Internet modul, hogy a világ minden részéről irányítani tudja szellőztetőjét
- Érintőképernyős kezelőpanel
- Párásító gép
- Speciális szűrők
- Előfűtő kalorifer
- Geotermikus vezérlő modul (GWC)
- Kültéri hőmérséklet szenzor a GWC megfelelő működéséhez
.
Tipp, ötlet:
✔ A Ventilus szellőztető, légtechnika gépek függőlegesen/vízszinten is elhelyezhetőek, mely a gép típusa szerint eltérő lehet. A hővisszanyerős szellőztető, légtechnika gépek akár a lakótéren kívül a padlástérben vagy a pincébe is rakható. A leghatékonyabb működés elérése érdekében, kérje a kivitelező építész/gépész/szaktanácsadó véleményét.
✔ A szellőztető, légtechnika rendszer G4 szűrői porszívózhatóak és átmoshatóak, de körülbelül fél évente a hatékony működés érdekében, minden esetben a szűrő cserét javasoljuk.
.
*Az alap 3 év garancia mellé, évi egyszeri számlával igazolt karbantartás mellett + 1 év garanciát biztosítunk!
Paraméterek
| Készülék elhelyezése | Fali |
| Motor típusa | EC |
| Burkolat anyaga | EPP |
| Maximális áramlási sebesség (100 Pa mellett) | 332m3/h |
| Kompresszió (300 m3/h mellett) | 150 Pa |
| Energiafogyasztás | 25-208 W |
| Az előmelegítő teljesítménye | 500 W |
| Hálózati feszültség | 230 V/50 Hz |

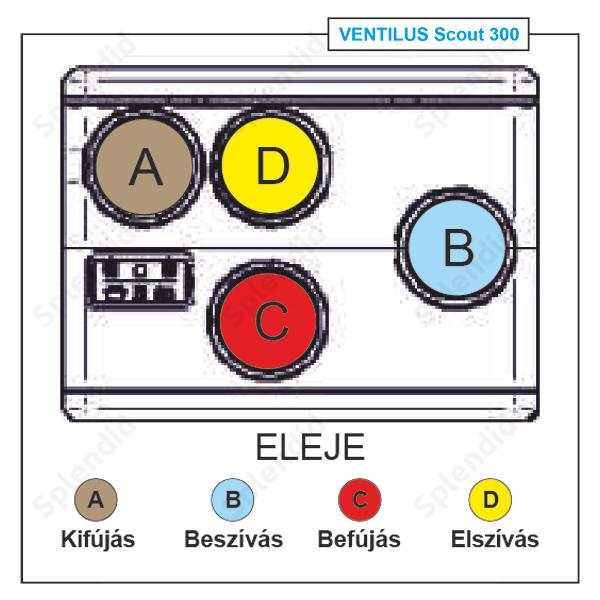

| Csatlakozó átmérője | 125 mm |
| Csőcsatlakozás bekötése (falra szerelés módja) | függőleges |
| Magasság / Szélesség / Mélység | 370/581/430 mm |
| Súly | 29,5 kg |
| Ház területe | 90-160 m2 |
| Energiaosztály | A |
| Rendszertípus | ellenáramú hőcserélő |
| Meghajtás | fokozat mentes ventilátor sebességszabályozó rendszer |
| Hővisszanyerés hatékonysága az EU 1254/2014 szerint | 93,5% |
| Ventilátor max. energiafogyasztása | 200 W |
| Hangteljesítmény | 42/55 dB (A) |
| Áramlási sebesség referenciaérték | 0,064 m3/s |
| Nyomáskülönbség referenciaérték | 50 Pa |
| Egység energiafogyasztása | 0,41 [W(m³] |
| Belső levegőszivárgás maximális foka | 1.3% |
| Külső levegőszivárgás maximális foka | 2.7% |
| Információ a szűrők cseréjének szükségességéről | a vezérlőn riasztás formájában |
| Éves villamosenergia-fogyasztás | 4,2 kWh |
| Éves megtakarítás a fűtésben a mérsékelt övezetben | 44 kWh |
