Ár:
590.410 Ft (464.890 Ft + ÁFA)

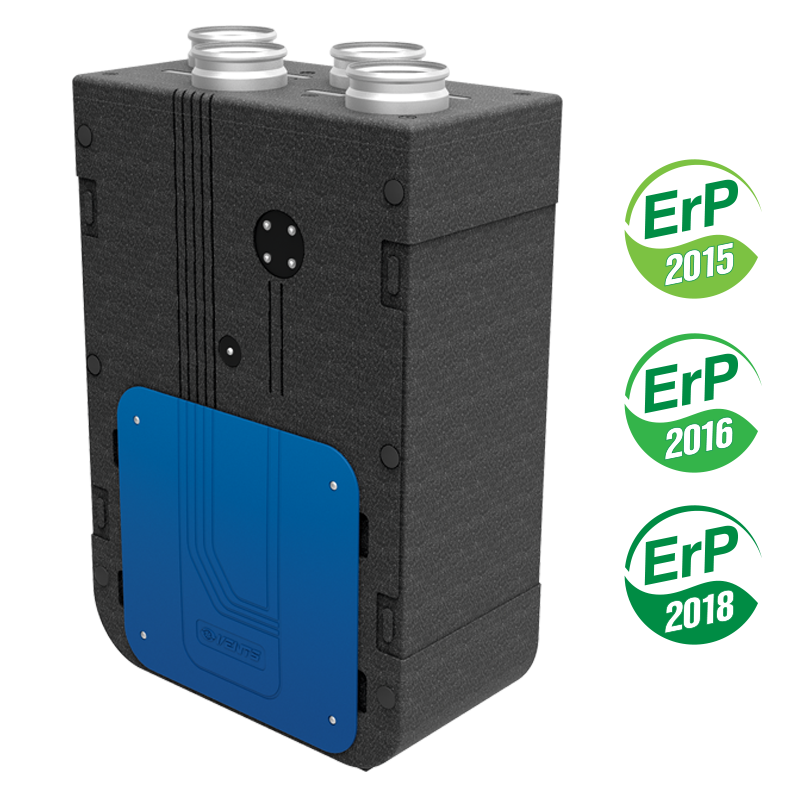

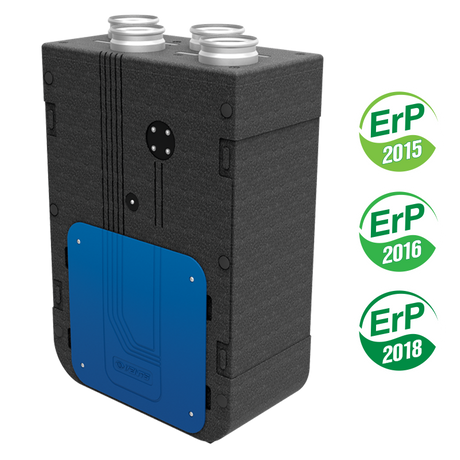

Vents VUT 270 V5B EC A14

Ár:
590.410 Ft (464.890 Ft + ÁFA)
Átlagos értékelés: Nem értékelt

Leírás:

  • A légkezelő egységek a teljes funkcionalitású szellőztető egységek hővisszanyerővel a levegő szűrésére, a frisslevegő-ellátásra és az elhasználódott levegő elszívására.
  • Az egységek energiahatékony szellőztetést biztosítanak nyaralók és lakások számára, és kompatibilisek a kerek Ø 125 mm-es légcsatornákkal.
  • Az elszívott levegő hőjét a befújt levegőáram felmelegítésére használják a nagy hatásfokú lemezes hőcserélőben.
Elérhetőség: Előrendelhető
Cikkszám: VUT 270 V5B EC A14

Leírás

Szűrő:

  • A befújt és elszívott levegő áramlását G4 panelszűrők tisztítják.
  • Az extra befúvott levegő szűréséhez külön rendelhető tartozékként egy F8 szűrő is kapható.

Báz:

  • A burkolat 15-26 mm vastag expandált polipropilén (EPP) lemezekből készül, amelyek kiváló hő- és hangszigetelő tulajdonságokkal rendelkeznek.

Ventilátor:

  • Nagy hatékonyságú, elektronikusan kommutált motorok külső motorral és járókerékkel, hátrafelé ívelt lapátokkal.
  • Az ilyen motorok a legkorszerűbb energiatakarékos megoldások.
  • Az EC motorok nagy teljesítménnyel és teljes fordulatszám-szabályozással rendelkeznek.
  • A 90%-ot elérő nagy hatásfok az elektronikusan kommutált motorok prémium előnye.

Hőcserélő:

  • VUT 270 V5(B) EC egységek ellenáramú polisztirol hőcserélővel vannak felszerelve. A hideg évszakban az elszívott levegő hője a beszívott levegőáramba kerül, ami csökkenti a szellőztetésből származó hőveszteséget.
  • Ez kondenzvíz képződéséhez vezethet, amely egy speciális lefolyó edényben gyűlik össze, és a szennyvízrendszerbe kerül. A meleg évszakban a külső levegő hője átadódik az elszívott levegőáramnak.
  • Ez lehetővé teszi a befújt levegő hőmérsékletének jelentős csökkentését, ami viszont csökkenti a légkondicionáló terhelését.
  • VUE 270 V5(B) EC egységek ellenáramú hőcserélővel vannak felszerelve, amelynek magjában entalpia van. A hideg évszakban az elszívott levegő hője és nedvessége az entalpián keresztül a befúvott levegőáramba kerül. A hővisszanyerés minimalizálja a szellőztetésből származó hőveszteséget.
  • A meleg évszakban a kültéri levegő hője és nedvessége az entalpián keresztül a távozó levegőáramba kerül.
  • Ez lehetővé teszi a befújt levegő hőmérsékletének és páratartalmának jelentős csökkentését, ami viszont csökkenti a légkondicionáló terhelését.

Kitérő:

  • VUT/VUE 270 V5B EC egységek megkerülővel vannak felszerelve a nyári szellőztetéshez (a helyiség hűtése hideg külső levegővel).

Automatizálás:

  • VUT/VUE 270 V5B EC A21 egységek vezérlőrendszerrel vannak felszerelve. Az A21 vezérlő lehetővé teszi az egység integrálását a Smart Home rendszerbe vagy a BMS-be (Building Management Systems). A távvezérlő panel nem része a szállítási készletnek, és külön megrendelhető tartozékként kapható.
  • Az egység vezérlése Wi-Fi-n keresztül a VENTS AHU mobilalkalmazással történik, amelyet le kell tölteni.
  • VUT/VUE 270 V5B EC A14 egységek integrált vezérlőrendszerrel és falra szerelt A14 szenzoros vezérlőpanellel, LED jelzéssel vannak felszerelve.
  • VUT/VUE 270 V5B EC A2 egységek R-1/010 sebességszabályozóval vannak felszerelve.





Fagyvédelem:

  • VUT/VUE 270 V5B EC A14 , VUT/VUE 270 V5 EC A2 esetén a fagyvédelem a befúvó ventilátor leállításával valósul meg.
  • VUT/VUE 270 V5B EC A21 esetében a fagyvédelem az előmelegítő bekapcsolásával valósul meg.

Telepítés:

  • Az egységek falra és padlóra szerelhetőek.
  • Az egység és a szűrő karbantartásához a jobb és a bal oldalon van lehetőség.
Paraméter Érték Mértékegység
∅D 125 mm
B 590 mm
H 893 mm
L 316 mm



Hangteljesítmény szint, A- súlyozott

Gen.

dBA

Oktáv-frekvencia sáv (Hz)

63 125 250 500 1000 2000 4000 8000

LpA, 3 m dBA LpA, 1 m dBA
WA a bemenethez dBA 82 65 63 65 80 74 74 68 64
WA  az ellátó aljzathoz dBA 66 60 56 55 63 58 49 40 33
WA  a kipufogó bemenethez dBA 85 64 67 71 81 7 79 75 67
WA  a kipufogónyíláshoz dBA 71 51 64 62 68 60 60 50 42
WA  a környezetre dBA 55 37 45 44 53 43 43 40 38 34 44

A levegő hőmérsékletének kiszámítása a hőcserélő után:

t = t outd + k óra * (t extr - t outd ) / 100,

ahol
külső - külső levegő hőmérséklet [°C]
extr - elszívott levegő hőmérséklet [°C]
óra - hőcserélő hatásfoka (diagram szerint) [%]

Kipufogó levegő csap konfiguráció Légáramlás [l/s] Fajlagos ventilátorteljesítmény [W/l/s] Helyreállítási hatékonyság [%]
Konyha + 1 további vizes helyiség 21 0.73 85
Konyha + 2 további vizes helyiség 29 0.89 84
Konyha + 3 további vizes helyiség 37 1.08 82
Konyha + 4további vizes helyiség 45 1.39 81
  Méretek (mm)
  L1 L2 L3 H1 H2 H3
Külső automatizálási egység (csak A21 automatizálással rendelkező egységek) 324 313 93 180 330 196
Sorozat Névleges légáramlás [m³/h] Telepítés típusa Ház kialakítása Kitérő Motor típus Ellenőrzés
VUT : szellőztetés hővisszanyerővel
VUE : szellőztetés energiavisszanyeréssel
270 V : függőleges 5 : expandált polipropilén (EPP) _ : nincs bypass
B : integrált bypass
ЕС : szinkron elektronikusan kommutált motor A2
A14
A21

Paraméterek

Készülék elhelyezése Fali
Frekvencia 50/60 Hz
Fázis 1 ˜
Feszültség 230 BAN BEN
Az egység maximális teljesítménye 162 Ban ben
Maximális egységáram 1.2 A
Levegőkapacitás 300 m³/h
Fordulat 3200 min-1
Hővisszamyerési hatékonyság 87...98 %
A szállított levegő hőmérséklete -25...+40 °C
Hangnyomásszint 3m-en 34 dBA
SEC osztály az A2 számára NÁL NÉL
Szigetelés EOO 15...26mm
Burkolat anyaga Expandált polipropilén
Szűrő kivonat G4
Szűrő ellátás G4, F8
Csatlakoztatott légcsatorna átmérőj 125mm
Tömeg 13kg
Hőcserélő típus ellenáramlás
Hőcserélő anyaga polisztirol
SEC osztály A14 A21 A+
